상품상세정보
HANYOUNG NUX · VX SERIES
VX7-UCMA-A2CT
고성능 LCD PID 온도조절기 · 72 × 72mm · 전류 출력 (4–20mA)
50ms 고속 샘플링 · 2자유도 PID · 정밀도 ±0.2% F.S · 전면 교체형 구조
⚠ 구매 전 꼭 확인하세요
| 01 | VX7-UCMA-A2CT = 72 × 72mm · 전류 출력 (4–20mA) + 제어출력2 릴레이 · 보조출력 2점 · RS485 · 전송출력 · 전원 100–240V AC 50/60Hz 구성입니다. |
| 02 | 센서 입력은 열전대(K, J, E, T, R, B, S, L, N, U, W, PLII) · 측온저항(Pt100, JPt100) · DC전압/전류(1–5V, 4–20mA, 0–10V 등) 중 설정으로 선택하는 멀티입력 방식입니다. |
| 03 | 판넬 컷아웃은 67.5 × 67.5mm, 판넬 뒤 깊이는 62.5mm입니다. 기존 판넬 타공 치수와 설치 공간을 확인해 주세요. |
| 04 | 형명 확인이 어려우면 기존 제품 옆면 명판 사진을 카카오톡으로 보내주세요. 맞는 형명을 찾아 드립니다. |
형명표 — 본 상품 강조
형명 구성
VX7 - UCMA - A2CT
크기 · 입력 · 제어출력1 · 제어출력2 · 전원 · 보조출력 · 옵션(통신/전송/DI/CT/리모트)
VX7 - UCMA - A2CT
크기 · 입력 · 제어출력1 · 제어출력2 · 전원 · 보조출력 · 옵션(통신/전송/DI/CT/리모트)
| 자리 | 코드 | 내용 |
|---|---|---|
| 크기 | 2 | 48 × 96 mm (컷아웃 45 × 90.5) |
| 4 | 48 × 48 mm (컷아웃 45 × 45) | |
| ✔ 크기 | 7 | 72 × 72 mm (컷아웃 67.5 × 67.5) 본 상품 |
| 9 | 96 × 96 mm (컷아웃 92 × 92) | |
| ✔ 입력 | U | 멀티입력 (열전대 · 측온저항 · DC전압/전류) 본 상품 |
| 제어 출력1 | M | 릴레이 출력 |
| S | SSR 구동 전압펄스 출력 | |
| ✔ 제어 출력1 | C | 전류 출력 4–20mA (SCR 구동) 본 상품 |
| 제어 출력2 | N | 없음 |
| ✔ 제어 출력2 | M | 릴레이 출력 (가열/냉각 제어) 본 상품 |
| ✔ 전원 | A | 100–240V AC 50/60Hz 본 상품 |
| D | 24V DC | |
| 보조 출력 | A1 | 릴레이 1점 (VX4 기본) |
| ✔ 보조 출력 | A2 | 릴레이 2점 (VX2·VX7·VX9 기본) 본 상품 |
| A3 | 릴레이 3점 | |
| A4 | 릴레이 4점 (VX4 제외) | |
| 통신 | − | 없음 |
| ✔ 통신 | C | RS-485 (최대 31대, 1.2km) 본 상품 |
| 전송 출력 | − | 없음 |
| ✔ 전송 출력 | T | 4–20mA 1점 본 상품 |
| ✔ 디지털 입력 | − | 없음 본 상품 |
| D2 | DI 2점 | |
| D4 | DI 4점 | |
| ✔ 전류검출(CT) | − | 없음 본 상품 |
| H1 | CT 입력 1점 (히터 단선 경보) | |
| H2 | CT 입력 2점 | |
| ✔ 리모트 입력 | − | 없음 본 상품 |
| R | 4–20mA (1–5V) 1점 |
※ 제조사 VX 시리즈 형명표 기준 · 표시된 행이 본 상품의 형명입니다
제품 사양
| 형명 | VX7-UCMA-A2CT |
|---|---|
| 외형 (W×H×D) / 판넬 컷아웃 | 72 × 72 × 62.5 mm / 67.5 × 67.5 mm |
| 전원 | 100–240V AC 50/60Hz |
| 입력 | 열전대 K, J, E, T, R, B, S, L, N, U, W, PLII / 측온저항 Pt100, JPt100 / DC 1–5V(4–20mA), 0–5V, 0–10V, 0–50mV, 0–100mV |
| 샘플링 주기 / 정밀도 | 50ms / ±0.2% F.S ±1digit |
| 제어 출력1 | 전류 출력 (4–20mA) — 4–20mA DC (부하저항 600Ω 이하) |
| 제어 출력2 | 릴레이 출력 |
| 보조 출력 | 릴레이 2점 (경보 등) |
| 옵션 | RS-485 통신 / 전송출력 4–20mA |
| 제어 방식 | ON/OFF · PID · 2자유도 PID, 정/역 동작 |
| 기타 | USB 로더 (전원 없이 설정 가능), 전면 내부 교체형 |
| 사용 환경 | −10~50℃, 35~85%RH (결로 없을 것) |
| 제조사 | 한영넉스 (HANYOUNG NUX) |
※ 사양은 제조사 사정에 따라 변경될 수 있습니다. 설계 적용 전 최신 매뉴얼을 확인해 주세요.
제품 특징 · 설정 방법 영상
높은 정밀도 · 고속 샘플링
표시 정밀도 ±0.2% F.S, 입력 샘플링 50ms
오토튜닝 시간 단축
기존 대비 오토튜닝 시간 최대 24.9% 단축
가열·냉각 동시 제어
제어출력2(릴레이) 형명으로 가열과 냉각을 함께 제어
2자유도 PID · ARW
오버슈트를 줄이는 2자유도 PID와 과적분 방지 기능
LBA · HBA 경보
루프 단선 경보, CT 입력으로 히터 단선 경보 (형명 선택)
MODBUS 통신
RS485, 최대 57,600bps, PC-LINK · MODBUS ASCII/RTU (형명 선택)
제어 성능
📐 VX7-UCMA-A2CT 치수 한눈에 보기
실제 비율로 그린 치수 그림입니다 (단위 mm)
정면 (외형)
72 mm
72 mm
1300
1300
1300
측면 (깊이)
72 mm
62.5 mm
판넬 뒤 깊이 62.5 mm
판넬 가공 (컷아웃)
67.5 mm
67.5 mm
판넬 타공 크기 · 공차 +0.5 mm
편의성 · 시인성
짧은 깊이 62.5mm
판넬 안쪽 공간이 좁아도 설치 가능
USB 로더
전원 연결 없이 USB로 파라미터 설정
전면 분리 구조
배선을 그대로 둔 채 본체만 교체
내구성 향상
덕트 스위치 · ABS 재질 적용
보호커버
보호커버 사용 시 안전한 배선 (별매)
전면 방수 · 고휘도 LCD
전면 IP66(VX4)/IP65, 어두운 곳에서도 선명한 LCD
외형 치수 및 판넬 가공 치수
| 구분 | VX2 | VX4 | VX7 | VX9 |
|---|---|---|---|---|
| 외형 W×H | 48 × 96 | 48 × 48 | 72 × 72 | 96 × 96 |
| 깊이 D | 62.5 | 63.0 | 62.5 | 62.5 |
| 판넬 컷아웃 | 45 × 90.5 | 45 × 45 | 67.5 × 67.5 | 92 × 92 |
| 설치 간격 A / B | 70 / 122 | 60 / 60 | 83 / 100 | 117 / 117 |
| 보호커버 (별매) | TC2A-COV | TC4A-COV | TC7A-COV | TC9A-COV |
단위 mm · 판넬 컷아웃 공차 +0.5mm
더 자세한 사용 방법은 한영넉스 홈페이지의 사용설명서(매뉴얼)에서 확인할 수 있습니다.
배송및교환,반품안내

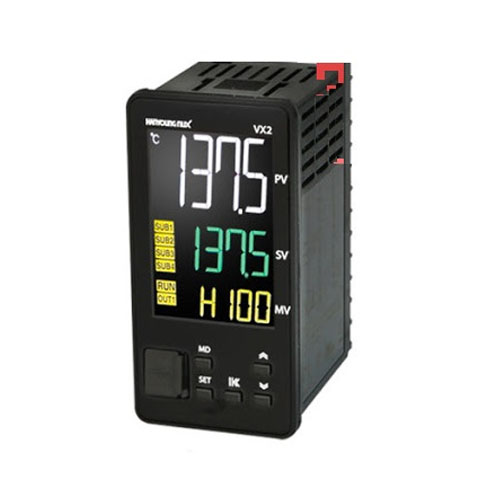

이미지 확대보기한영넉스 VX7-UCMA-A2CT LCD PID 온도조절기 72×72 전류출력+OUT2릴레이 AC 100-240V
