상품상세정보

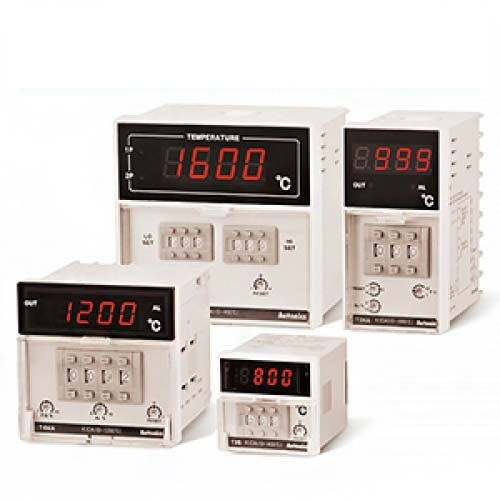

AUTONICS · T3/T4 SERIES
T3HA-B4RKAC-N
디지털 스위치 설정형 온도조절기 · 48 × 96mm · K열전대 0 ~ 999℃
썸휠 설정 · ON/OFF · 비례 제어 · 버전 N (New)
⚠ 구매 전 꼭 확인하세요
| 01 | T3HA-B4RKAC-N = 48 × 96mm · 입력 K 열전대 · 범위 0 ~ 999℃ · 릴레이 출력 · 경보 출력 구성입니다. |
| 02 | 설정은 전면 디지털 스위치(썸휠)로 숫자를 맞추는 방식이며, ON/OFF · 비례 제어를 사용합니다. |
| 03 | 입력 센서 · 온도 범위 · 출력 종류는 형명으로 정해집니다. 기존 제품과 센서(K열전대)와 출력(릴레이)이 같은지 확인해 주세요. |
| 04 | 판넬 컷아웃 45 × 92mm입니다. 업그레이드 모델은 기존 모델과 접속도가 다를 수 있으니 아래 접속도를 확인해 주세요. |
형명표 — 본 상품 강조
형명 구성
T3HA - B4RKAC - N
자릿수 · 크기 · 경보 · 출력 · 센서 · 범위 · 버전
T3HA - B4RKAC - N
자릿수 · 크기 · 경보 · 출력 · 센서 · 범위 · 버전
| 자리 | 코드 | 내용 |
|---|---|---|
| 외형 | S | 48 × 48 (8핀 플러그형) mm |
| M | 72 × 72 mm | |
| ✔ 외형 | H | 48 × 96 mm 본 상품 |
| L | 96 × 96 mm | |
| 경보 / 보조 출력 | 없음 | 없음 |
| ✔ 경보 / 보조 출력 | A | 경보 출력 본 상품 |
| S | 보조 출력 | |
| P | 2단 설정 출력 | |
| ✔ 제어 출력 | R | 릴레이 출력 본 상품 |
| S | SSR 구동 출력 | |
| C | 전류 출력 | |
| 입력 센서 | P | 측온저항 DPt100Ω |
| J | J 열전대 | |
| ✔ 입력 센서 | K | K 열전대 본 상품 |
| R | R 열전대 | |
| ✔ 사용 온도 범위 | A | 0 ~ 999℃ 본 상품 |
| ✔ 버전 | N | New (기존 T3/T4 대비 명판 · 접속도 변경) 본 상품 |
※ 제조사 형명표 기준 · 표시된 행이 본 상품의 형명입니다
제품 사양
| 형명 | T3HA-B4RKAC-N |
|---|---|
| 외형 / 판넬 컷아웃 | 48 × 96 mm / 45 × 92 mm |
| 표시방식 | 3digit 7세그먼트 LED |
| 제어방식 | ON/OFF 제어, P 제어 |
| 입력사양 | 열전대: K(CA) |
| 샘플링주기 | 100ms |
| 설정범위 | 0~999℃ |
| 제어출력 | Relay(250VAC~ 5A) |
| 경보/보조/2단 출력 | 경보출력 |
| 전원전압 | 100-240VAC~ 50/60Hz |
| 표시정도 (열전대) | •상온(23℃±5℃) 구간: (PV의 ±0.5% 또는 ±1℃ 중 큰 쪽) ±1digit •상온 이외의 구간: (PV의 ±0.5% 또는 ±2℃ 중 큰 쪽) ±1digit |
| 조절감도 | F.S. 0.2~3% 가변 |
| 비례대폭 | F.S. 1~10% 가변 |
| 비례주기 | 20초 |
| Reset조절범위 | F.S. -3~3% 가변 |
| 사용 주위 온도 | -10~50℃, 보존 시: -20~60℃ |
| 사용 주위 습도 | 35~85% RH, 보존 시: 35~85% RH |
| 중량 | 약 239g(약 176g) |
| 제조사 | 오토닉스 (Autonics) |
※ 기존 T3/T4 시리즈에서 명판과 접속도가 변경되었습니다.
※ 온도단위 ℉모델은 별도로 문의하여 주십시오.
※ T3S 시리즈 및 소수점 표시 모델
※ 중량은 포장 상태 기준이며 괄호 안은 본체 중량입니다. 사용 조건은 결빙 · 결로가 없는 상태 기준입니다. 사양은 오토닉스 홈페이지 기준이며 제조사 사정에 따라 변경될 수 있습니다.
제품 특징
디지털 스위치 설정
썸휠로 설정값을 바로 맞춤
다양한 제어 출력
릴레이 · SSR 구동 · 전류 출력
경보 · 보조 출력
A · S · P 형명에서 추가 출력
ON/OFF · 비례
제어 방식 선택
컴팩트 설계
후면 깊이 최대 40% 감소
버전 N (New)
기존 대비 명판 · 접속도 변경
📐 T3HA-B4RKAC-N 치수 한눈에 보기
실제 비율로 그린 치수 그림입니다 (단위 mm)
정면 (외형)
48 mm
96 mm
1300
1300
1300
측면 (깊이)
96 mm
70 mm
판넬 뒤 깊이 70 mm
판넬 가공 (컷아웃)
45 mm
92 mm
판넬 타공 크기 · 공차 +0.6/+0.8 mm
버전 N (New) 변경 내용
T3HA-B4RKAC-N는 오토닉스 T3/T4 시리즈의 N(New) 버전입니다. 오토닉스 홈페이지 기준, 기존 T3/T4 시리즈에서 명판과 접속도가 변경되었습니다.
기존 제품을 교체하실 때는 아래 접속도(단자 배치)를 꼭 확인하고 배선해 주세요.
기존 제품을 교체하실 때는 아래 접속도(단자 배치)를 꼭 확인하고 배선해 주세요.
접속도
더 자세한 사용 방법은 오토닉스 홈페이지의 사용설명서(매뉴얼)에서 확인할 수 있습니다.
