상품상세정보
HANYOUNG NUX · BR6 SERIES

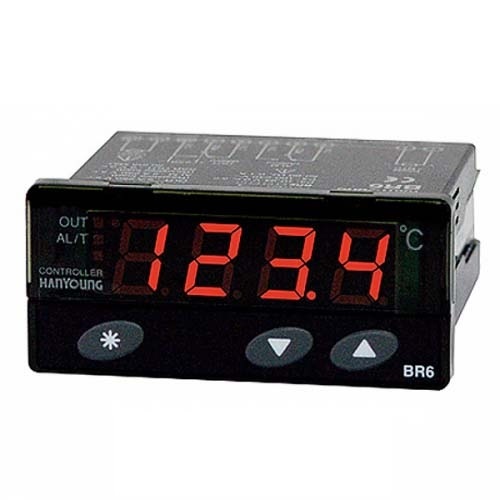

BR6-FNMP3
냉동기 · 쇼케이스 디지털 온도조절기 · 릴레이 · DC/AC 10-24V
전용 서미스터 센서 · 제상 타이머 · 경보 출력
⚠ 구매 전 꼭 확인하세요
| 01 | BR6-FNMP3 = 77 × 35mm · 전용 센서 TH-540N · 릴레이 출력 · 전원 10~24V AC/DC 구성입니다. |
| 02 | 센서는 한영 전용 TH-540N/TH-540D(서미스터)를 사용합니다. 센서는 별도 상품입니다. |
| 03 | 보조 출력은 경보 또는 제상 타이머로 설정해 쓸 수 있고, 가열(역동작)·냉각(정동작)을 선택합니다. |
| 04 | 전원이 10~24V AC/DC인지 확인해 주세요 (P3 = 10~24V, P4 = 100~240V AC). 판넬 컷아웃은 71 × 29mm입니다. |
형명표 — 본 상품 강조
형명 구성
BR6 - F N M P3
제어방법 · 입력 · 제어출력 · 전원
BR6 - F N M P3
제어방법 · 입력 · 제어출력 · 전원
| 자리 | 코드 | 내용 |
|---|---|---|
| ✔ 제어 방법 | F | ON/OFF · 비례 (파라미터 선택) 본 상품 |
| ✔ 입력 | N | 전용 센서 TH-540N (서미스터) 본 상품 |
| ✔ 제어 출력 | M | 릴레이 본 상품 |
| S | SSR 구동 (5V DC 펄스) | |
| ✔ 전원 | P3 | 10~24V AC/DC 본 상품 |
| P4 | 100~240V AC 50/60Hz |
※ 제조사 형명표 기준 · 표시된 행이 본 상품의 형명입니다
제품 사양
| 형명 | BR6-FNMP3 |
|---|---|
| 용도 | 냉동기 · 쇼케이스 · 냉장/가온 설비 |
| 외형 / 판넬 컷아웃 | 77 × 35 mm / 71 × 29 mm |
| 입력 / 범위 | 전용 센서 TH-540N(D) / -40.0 ~ 90.0℃ |
| 표시 정밀도 / 샘플링 | ±1% F.S ±1digit / 500ms, 1℃·0.1℃ 표시 선택 |
| 제어 방식 | ON/OFF · 비례 선택, 가열/냉각 선택, 출력 지연 0~240초 |
| 제어 출력 | 릴레이 출력 — SPDT 250V AC 5A |
| 보조 출력 | 경보 또는 제상 타이머 (릴레이 1c 250V AC 5A), 제상 ON/OFF 0~3600분(초) |
| 전원 / 소비전력 | 10~24V AC/DC / 5VA |
| 제조사 | 한영넉스 (HANYOUNG NUX) |
※ 사양은 제조사 사정에 따라 변경될 수 있습니다. 설계 적용 전 최신 매뉴얼을 확인해 주세요.
주문 시 꼭 확인해 주세요
주문 옵션에서 센서를 꼭 선택해 주세요. 선택하지 않으면 TH-540N 기본형(2M)으로 발송됩니다.
주문 옵션에서 센서를 꼭 선택해 주세요. 선택하지 않으면 TH-540N 기본형(2M)으로 발송됩니다.
제품 특징
냉동기 · 쇼케이스용
냉각(정동작) · 가열(역동작) 선택
제상 타이머
보조 출력을 제상 ON/OFF 타이머로 설정
경보 출력
냉각 시 하한 · 가열 시 상한 경보
출력 지연
압축기 보호용 ON/OFF 지연 0~240초
전용 서미스터 센서
TH-540N / TH-540D
소형 77×35mm
판넬 컷아웃 71×29mm
📐 BR6-FNMP3 치수 한눈에 보기
실제 비율로 그린 치수 그림입니다 (단위 mm)
정면 (외형)
77 mm
35 mm
1300
1300
1300
측면 (깊이)
35 mm
60.5 mm
판넬 뒤 깊이 60.5 mm
판넬 가공 (컷아웃)
71 mm
29 mm
판넬 타공 크기 · 공차 ±0.3 mm
형명 구성 및 사양
외형 치수 및 판넬 가공 치수
더 자세한 사용 방법은 한영넉스 홈페이지의 사용설명서(매뉴얼)에서 확인할 수 있습니다.
