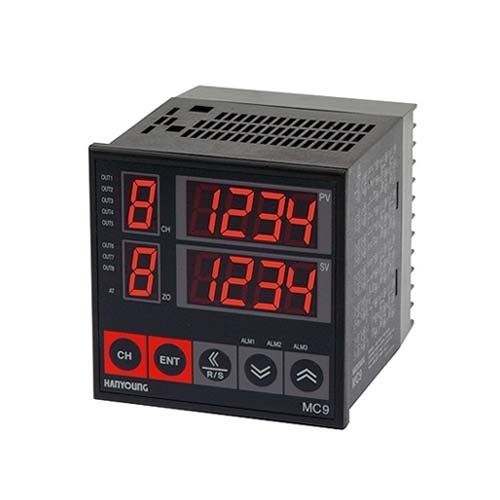

HANYOUNG NUX · MC9 MULTI-CHANNEL
MC9-8D-D0-MM-3-2
8채널 멀티채널 디지털 온도조절기 · 냉각제어 · Pt100
96×96mm 1대로 8개 구역을 독립 제어 · 판넬 공간·배선 절약
⚠ 구매 전 꼭 확인하세요
| 01 | MC9-8D-D0-MM-3-2 = 8채널 · 냉각제어(정동작) · 입력 측온저항체 Pt100Ω (-199.9 ~ 600.0℃) · 출력 CH1~4 릴레이 접점 / CH5~8 릴레이 접점 · 옵션 RS485/422 통신 + 접점입력 구성입니다. |
| 02 | 입력 센서 종류는 형명으로 정해집니다. 사용하는 센서(측온저항체 Pt100Ω)와 측정 범위가 맞는지 꼭 확인해 주세요. |
| 03 | RS485/422 통신과 접점입력을 쓸 수 있는 형명(옵션 3)입니다. PLC·HMI 연결 시 통신 프로토콜(PC-LINK, Modbus)을 확인해 주세요. |
| 04 | 판넬 컷아웃은 91.5 × 91.5mm(96×96 표준)입니다. 형명 확인이 어려우면 기존 제품 명판 사진을 카카오톡으로 보내주세요. |
형명표 — 본 상품 강조
형명 구성
MC9 - 8D - D0 - MM - 3 - 2
채널 · 제어 · 입력 · 출력 · 선택사양 · 전원
MC9 - 8D - D0 - MM - 3 - 2
채널 · 제어 · 입력 · 출력 · 선택사양 · 전원
| 자리 | 코드 | 내용 |
|---|---|---|
| 채널 | 4 | 4채널 |
| ✔ 채널 | 8 | 8채널 본 상품 |
| ✔ 제어 종류 | D | 냉각 제어 (정동작) 본 상품 |
| R | 가열 제어 (역동작) | |
| 입력 (주요) | K0 | 열전대 K -200 ~ 1370℃ |
| J0 | 열전대 J -200 ~ 1200℃ | |
| P0 | 측온저항체 KPt100Ω -199.9 ~ 500.0℃ | |
| ✔ 입력 (주요) | D0 | 측온저항체 Pt100Ω -199.9 ~ 600.0℃ 본 상품 |
| V1 | 직류전압 1~5V -199.9 ~ 999.9 | |
| ✔ 출력 CH1~4 | M | 릴레이 접점 본 상품 |
| S | SSR 구동 전압펄스 | |
| 4 | 전류 4~20mA DC | |
| 출력 CH5~8 | N | 없음 (지시 전용) |
| ✔ 출력 CH5~8 | M | 릴레이 접점 본 상품 |
| S | SSR 구동 전압펄스 | |
| 4 | 전류 4~20mA DC | |
| 선택 사양 | N | 없음 |
| ✔ 선택 사양 | 3 | RS485/422 + 접점입력 본 상품 |
| ✔ 전원 | 2 | 100~240V AC 50/60Hz 본 상품 |
※ 입력은 주요 코드만 표시 (전체: 열전대 K·J·E·T·R·B·S·L·N·U·W·PL2, 측온저항 Pt100·KPt100, 직류 0~5V·1~5V·0~10V) · 표시된 행이 본 상품의 형명입니다
제품 사양
| 형명 | MC9-8D-D0-MM-3-2 |
|---|---|
| 채널 / 제어 | 8채널 독립 제어 / 냉각제어 (정동작) |
| 입력 | 측온저항체 Pt100Ω · 범위 -199.9 ~ 600.0℃ |
| 제어 출력 | CH1~4 릴레이 접점 / CH5~8 릴레이 접점 |
| 출력 정격 | 릴레이 1a 250V AC 3A / SSR 12V DC 이상 (부하 600Ω 이상) / 전류 4~20mA (부하 600Ω 미만) |
| 경보 출력 | 릴레이 1a 250V AC 1A, 최대 3점 (형명에 따라) |
| 선택 사양 | RS485/422 통신 + 접점입력 |
| 통신 (옵션 3) | RS485/RS422, 최대 31대, 1.2km, PC-LINK · Modbus ASCII/RTU |
| 지시 정밀도 | 열전대 ±(0.3% F.S ±1digit) 또는 ±2℃ 중 큰 값 |
| 외형 / 판넬 컷아웃 | 96 × 96 × 100 mm / 91.5 × 91.5 mm |
| 전원 / 소비전력 | 100~240V AC 50/60Hz / 21VA |
| 사용 환경 | 0~50℃, 35~85%RH (결로 없을 것) |
| 제조사 | 한영넉스 (HANYOUNG NUX) |
※ 사양은 제조사 사정에 따라 변경될 수 있습니다. 설계 적용 전 최신 매뉴얼을 확인해 주세요.
제품 특징 · 설정 방법 영상
1대로 4·8채널
96×96mm 한 대로 4개 또는 8개 구역을 독립 제어
가열 / 냉각 선택
형명으로 역동작(가열)·정동작(냉각) 선택
출력 선택
채널별 릴레이 · SSR 구동 · 4~20mA 전류 출력
경보 출력
최대 3점 경보 (형명·채널 수에 따라)
RS485/422 통신
옵션 3 형명에서 통신과 접점입력 사용
판넬 공간 절약
여러 대를 쓰는 대신 한 대로 배선·공간 절약
📐 MC9-8D-D0-MM-3-2 치수 한눈에 보기
실제 비율로 그린 치수 그림입니다 (단위 mm)
정면 (외형)
96 mm
96 mm
1300
1300
1300
측면 (깊이)
96 mm
100 mm
판넬 뒤 깊이 100 mm
판넬 가공 (컷아웃)
91.5 mm
91.5 mm
판넬 타공 크기 · 공차 +0.8 mm
입력 종류 및 측정 범위
| 구분 | 코드 | 입력 | 범위 (℃) | 정밀도 |
|---|---|---|---|---|
| 열전대 | K0 | K | -200 ~ 1370 | ±(0.3% F.S ±1digit) 또는 ±2℃ 중 큰 값 |
| K1 | K | -199.9 ~ 999.9 | ||
| J0 | J | -200 ~ 1200 | ||
| J1 | J | -199.9 ~ 999.9 | ||
| E0 | E | -200 ~ 900 | ||
| E1 | E | -199.9 ~ 900.0 | ||
| T0 | T | -199.9 ~ 400.0 | ||
| R0 | R | 0 ~ 1700 | ||
| R1 | R | 0.0 ~ 999.9 | ||
| B0 | B | 100 ~ 1800 | ||
| B1 | B | 100.0 ~ 999.9 | ||
| S0 | S | 0 ~ 1700 | ||
| S1 | S | 0.0 ~ 999.9 | ||
| L0 | L | -199.9 ~ 900.0 | ||
| N0 | N | -200 ~ 1300 | ||
| N1 | N | -199.9 ~ 999.9 | ||
| U0 | U | -199.9 ~ 400.0 | ||
| W0 | W | 0 ~ 2300 | ||
| A0 | PL2 | 0 ~ 1390 | ||
| 측온저항체 | P0 | KPt100Ω | -199.9 ~ 500.0 | ±(0.3% F.S ±1digit) 또는 ±0.8℃ 중 큰 값 |
| D0 | Pt100Ω | -199.9 ~ 600.0 | ||
| 직류전압 | V0 | 0 ~ 5V | -199.9 ~ 999.9 | ±(0.3% F.S ±1digit) |
| V1 | 1 ~ 5V | -199.9 ~ 999.9 | ||
| V2 | 0 ~ 10V | -199.9 ~ 999.9 |
※ 입력 종류는 형명(입력 코드)으로 정해집니다. 4~20mA는 1~5V 입력에 250Ω 외부 저항 사용
외형 치수 및 판넬 가공 치수
| 외형 (W×H×D) | 판넬 컷아웃 | 설치 간격 |
|---|---|---|
| 96 × 96 × 100 | 91.5 × 91.5 (+0.8) | 120 |
단위 mm
더 자세한 사용 방법은 한영넉스 홈페이지의 사용설명서(매뉴얼)에서 확인할 수 있습니다.
