상품상세정보
ALL STAINLESS · SUS
올스텐 V앵글 바퀴
플레이트 고정형
녹슬지 않는 스테인리스, 앵글 레일 위를 똑바로 굴러갑니다
HC-SVR · 전 규격 8종

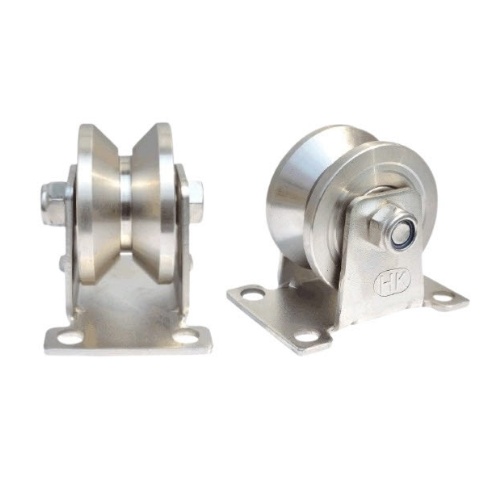

| 정면 | 측면 |
APPLICATION
이런 곳에 사용하세요
 | 미닫이 대문 · 철문 공장, 창고, 주택 입구의 슬라이딩 대문 하부 바퀴 |
 | 레일식 이송 대차 앵글 레일을 따라 정해진 경로로 움직이는 대차 |
 | 식품 가공 설비 위생과 내부식성이 필요한 식품 공장 |
 | 습기 많은 곳 수산 · 세척장, 옥외, 해안가 시설 |
HOW IT WORKS
설치 구조
V홈이 ㄱ자 앵글 레일에 맞물려 옆으로 빠지지 않습니다
FEATURES
제품 특징
01 | 올스텐 SUS 재질 바퀴, 브라켓, 플레이트까지 모두 스테인리스라 녹에 강하고 위생적입니다. |
02 | 볼베어링 내장 베어링이 들어 있어 무거운 문도 가볍고 부드럽게 밀립니다. |
03 | V홈 레일 전용 설계 ㄱ자 앵글에 정확히 맞물려 탈선 없이 직선으로 이동합니다. |
04 | 4홀 플레이트 고정형 볼트 4개로 간단히 설치하고, 방향이 틀어지지 않습니다. |
05 | 재질 맞춤 제작 SUS 303 / 304 / 316 재질로 제작할 수 있습니다. (별도 문의) |
SPECIFICATION
규격표
전 규격 8종
바퀴외경 32~98mm · 허용하중 70kg~1톤
① 규격 · 하중
| 주문번호 | 규격 | 바퀴외경 | 베어링 | 허용하중 |
|---|---|---|---|---|
| HC-41019 | 1 1/4" | 32 | S627 | 70kg |
| HC-41105 | 1 1/2" | 39 | S608 | 90kg |
| HC-41020 | 2" | 49 | S6000 | 100kg |
| HC-41021 | 2 1/2" | 59 | S6000 | 120kg |
| HC-41022 | 3" | 69 | S6201 | 150kg |
| HC-41197 | 3"-3 | 74 | S6204 | 1,000kg |
| HC-41023 | 4" | 98 | S6301 | 400kg |
| HC-41106 | 4"-4 | 98 | S6204 | 1,000kg |
② 상세 치수 (mm)
| 주문번호 | 바퀴폭 | 홈폭 | 전체높이 | 밑판넓이 | 볼트간거리 |
|---|---|---|---|---|---|
| HC-41019 | 25 | 14.5 | 38 | 33×55 | 18×40 |
| HC-41105 | 26 | 16 | 55 | 39×67 | 24×53 |
| HC-41020 | 29 | 20 | 58 | 42×68 | 25×53 |
| HC-41021 | 34 | 22 | 74 | 47×80 | 31×65 |
| HC-41022 | 36 | 25 | 81 | 68×95 | 46×75 |
| HC-41197 | 42 | 30 | 96 | 90×110 | 76×80 |
| HC-41023 | 44 | 31 | 113 | 100×114 | 73×83 |
| HC-41106 | 44 | 31 | 118 | 100×114 | 73×83 |
※ 단위: mm · 허용하중은 바퀴 1개 기준 · 추천 용도: 미닫이 대문 · 철문 · 이송 대차 · 선반
GUIDE
이렇게 고르세요
① 앵글 규격 확인
설치할 앵글의 두께와 크기를 먼저 확인하세요. 바퀴 홈폭보다 앵글 꼭짓점이 충분히 들어가야 합니다. 앵글 규격(예: 40×40×4T)을 알려주시면 맞는 바퀴를 안내해 드립니다.
② 바퀴 하중 계산
문 무게 ÷ 바퀴 수 × 1.3 ≤ 허용하중
예) 200kg 대문에 바퀴 2개
→ 200 ÷ 2 × 1.3 = 130kg
→ 3" (150kg) 이상 추천
NOTICE
구매 전 확인해 주세요
! 성능 개선을 위해 사양이 예고 없이 바뀔 수 있습니다.
! 제작 공정상 1~2mm 정도 오차가 있을 수 있습니다.
! 도면(DWG 파일)이 필요하시면 문의 주세요.
! 모니터 환경에 따라 실제 색상과 다르게 보일 수 있습니다.
CATALOG
제조사 카탈로그
☎ 070-4477-7990
규격 선택부터 대량 구매까지 친절히 안내해 드립니다
궁금한 점은 전화 또는 톡톡 문의로 남겨주세요
